Description de produit

Conseil rapide de détection de puissance d'ensemble de carte PCB d'adaptateur de charge de QC de charge rapide de conseil de pcba d'essai pour le chargeur de palladium de chargeur de mur

Aperçu

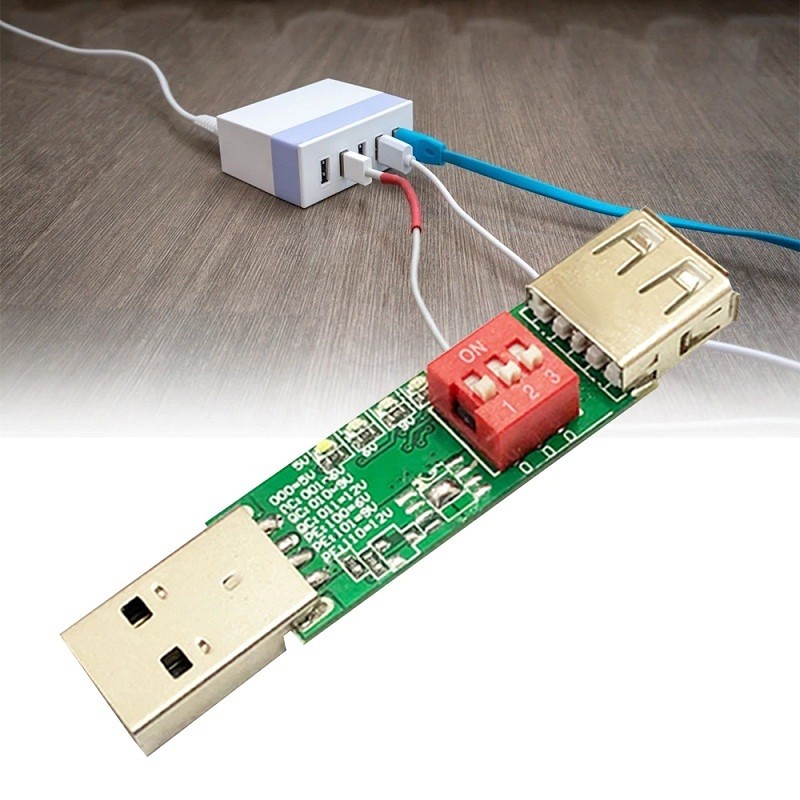

C'est un panneau d'essai rapide d'adaptateur de charge. Après leurre, c'est un résultat de tension fixe, la tension est placée avec le code de cadran, et la correspondance de tension fixe est sortie. Veuillez confirmer si la tension de sortie assortit la tension de demande de la charge avant emploi, afin d'éviter des pertes inutiles provoquées en brûlant la charge.

Spécifications

1. Nom de produit : Panneau d'essai rapide d'adaptateur de charge

2. Protocole applicable : Produits de QC2.0/QC3.0 3.Applicable : Chargeur/puissance mobile

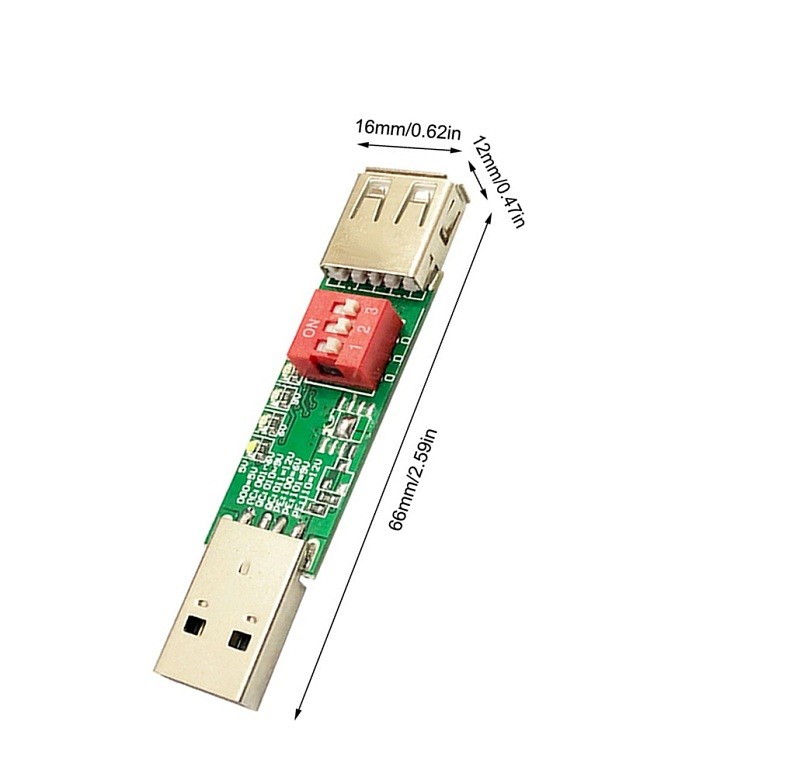

4. La température de travail : - humidité de 25℃~85℃ 5.Work : 5%~95%RH 6.Size : 66*16*12mm

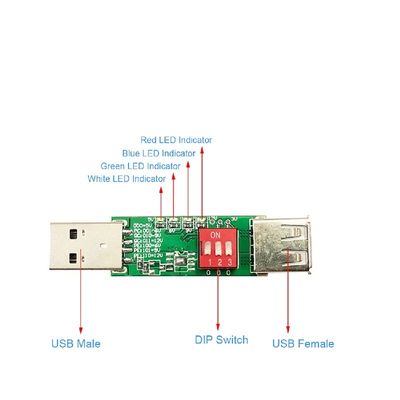

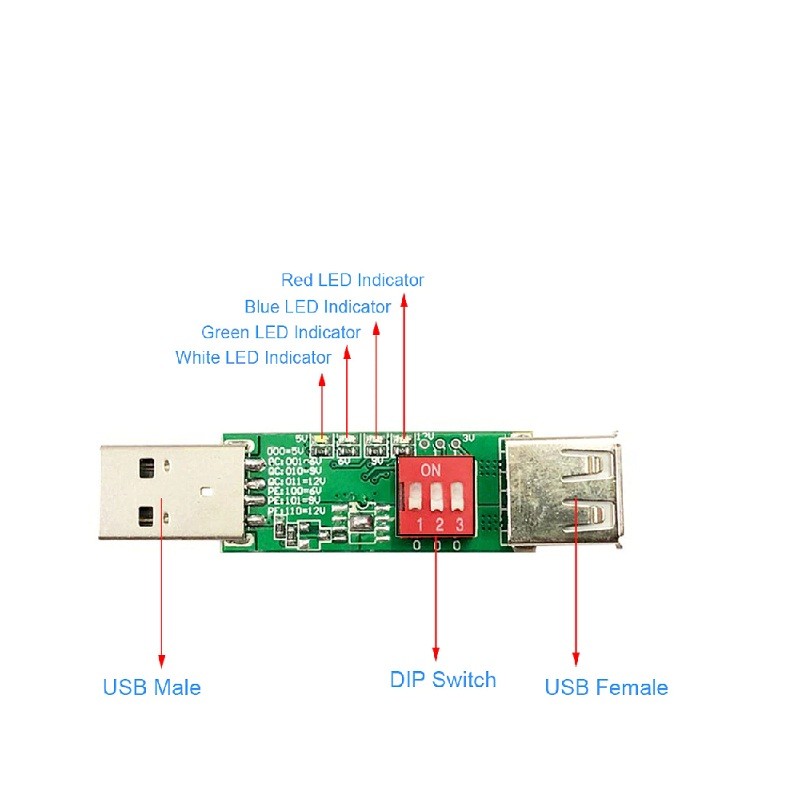

Interrupteur à positions multiples : les combinaisons 1.Through 8 différentes des interrupteurs à positions multiples, on le décide de produire 8 tensions différentes.

2. Le commutateur de cadran jusqu'au dessus représente « 0", et le commutateur de cadran au fond représente « 1".

3. Le commutateur est à la position de 001, qui signifie que le protocole de sortie est QC2.0, la tension de sortie est 5V, et le feu vert est allumé. le commutateur 4.The est à la position de 010, qui signifie que le protocole de sortie est QC2.0, la tension de sortie est 9V, et la lumière rouge est allumée.

5. Le commutateur est à la position de 100, qui signifie que le protocole de sortie est QC2.0, la tension de sortie est 12V, et la lumière bleue est allumée. le commutateur 6.The est à la position de 011, qui représente le protocole de la sortie QC3.0, la tension de sortie est 5V, et le feu vert est allumé. la position 7.The du commutateur à 101 représente le protocole de la sortie QC3.0, la tension de sortie est 6V, et la lumière bleu-vert est allumée. le commutateur 8.The est 110 à la position, qui représente le protocole de la sortie QC3.0, la tension de sortie est 9V, et la lumière est bleu-rouge. le commutateur 9.The est à la position de 111, qui représente le protocole de la sortie QC3.0, la tension de sortie est 12V, et la lumière est vert bleu.

Caractéristique :

1. PCBA emploie le protocole intelligent de Qualcomm QC2.0-QC3.0 de détection pour choisir la tension de sortie. 2.It est compatible avec tous les produits mobiles de chargeurs de Qualcomm QC2.0-QC3.0 et de puissance de Qualcomm QC2.0-QC3.0 sur le marché. 3.It emploie un inverseur pour choisir une tension fixe de sortie pour le vieillissement de essai, et les lumières correspondantes de LED sont allumées. 4.When elle est employée, il n'y a aucune possibilité de séparation, et l'essai est précis.
